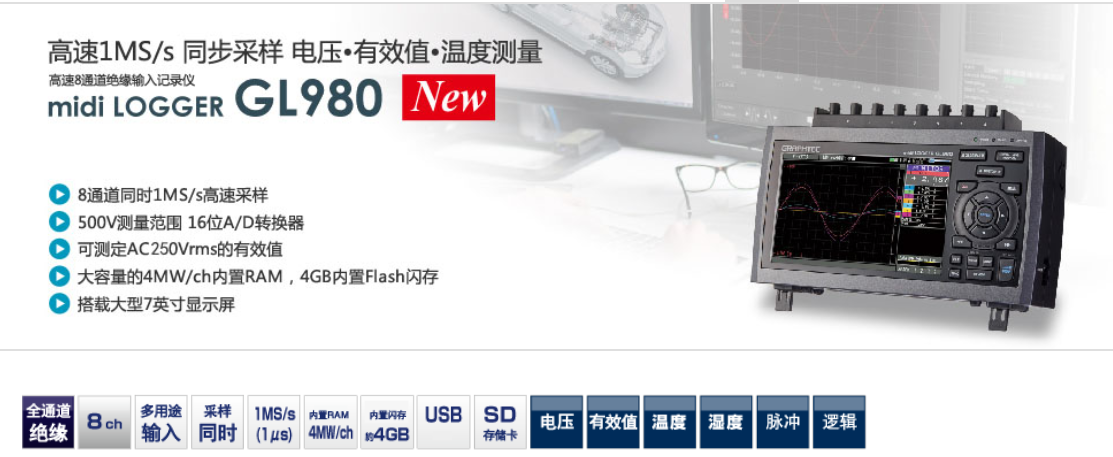

日本图技GRAPHTEC midi LOGGER GL980C 高速数据记录仪

收录地址

收录容量

1 µs

10 µs

1 ms

1 s

内置RAM (4MW/ch)

4MW/ch

4秒

40秒

约1小时6分钟

约46日

内置Flash 闪存

3.9GB

×

×

约2日6小时

1年以上

8GB 外置存储介质(SD存储卡/U盘)

4GB

×

×

约2日11小时

1年以上

收录地址

收录容量

1 µs

10 µs

1 ms

1 s

内置RAM (4MW/ch)

4MW/ch

4秒

40秒

约1小时6分钟

约46日

4GB 内置Flash 闪存

3.9GB

×

×

约1日4小时

1年以上

8GB 外置存储介质(SD存储卡/U盘)

4GB

×

×

约1日7小时

1年以上

项目

描述

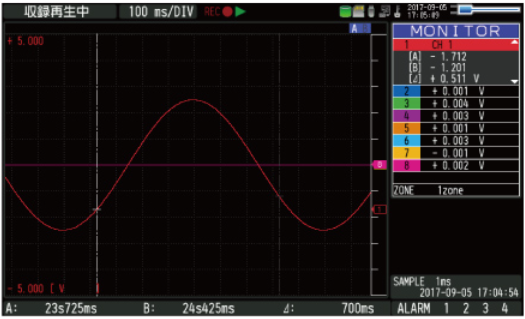

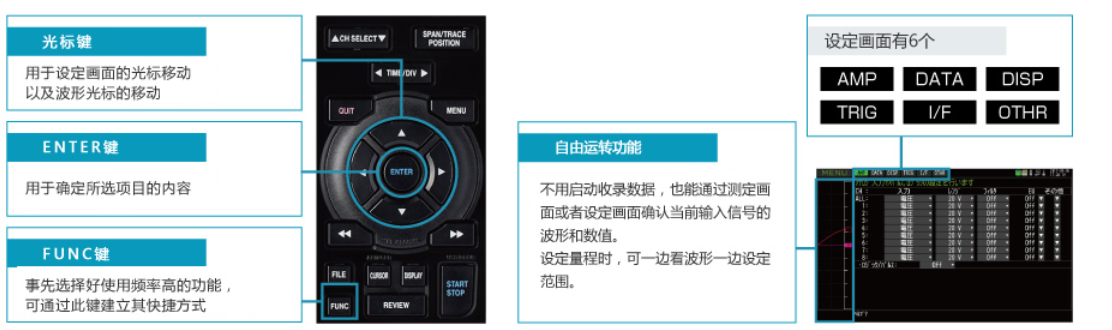

显示画面(LCD)

尺寸

7英寸TFT彩色液晶显示屏 (WVGA: 800×480)

信息

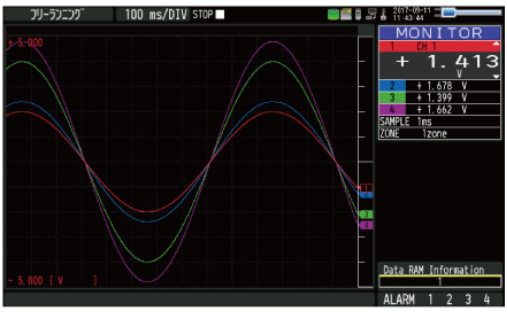

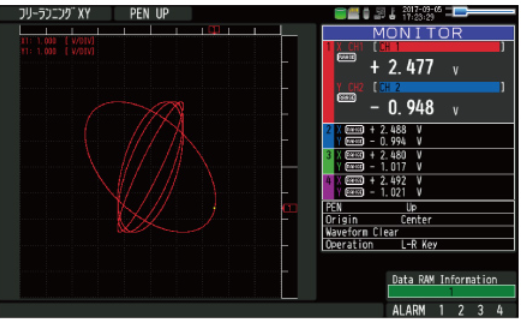

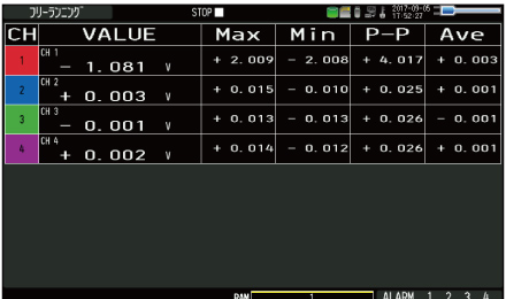

Y-T波形显示和测量值, 全屏波形画面, 测量值+实时统计运算值, X-Y画面

语言

日语, 英语, 法语, 德语, 中文, 韩语, 俄语, 西班牙语

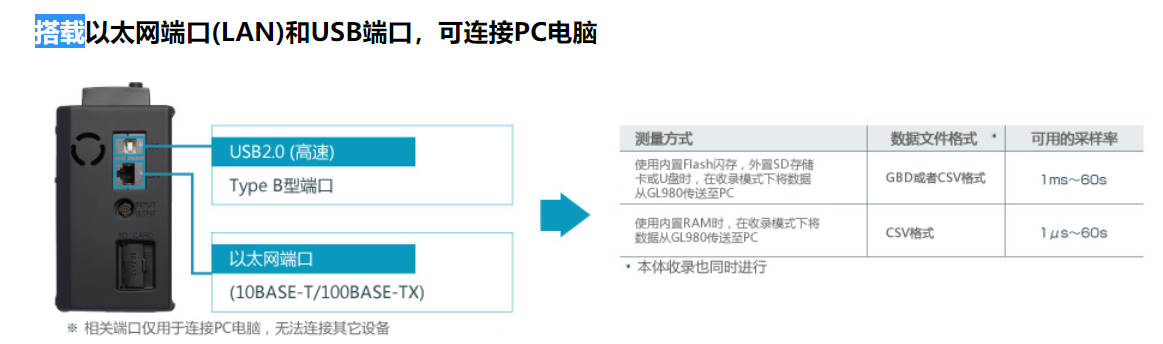

PC接口

类型

以太网端口 (10BASE-T・100BASE-TX), USB2.0端口(高速)

实时传输速度

最快1ms

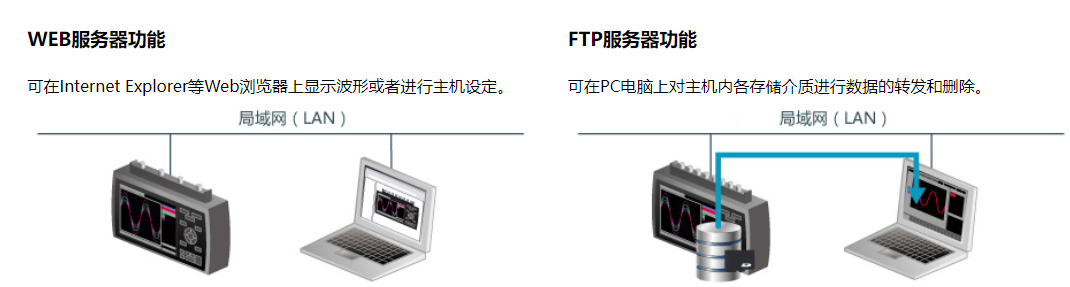

互联网功能

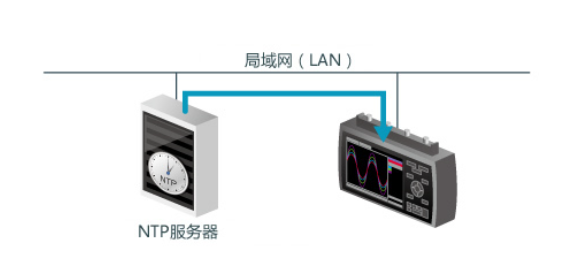

Web服务器功能, FTP服务器功能, NTP客户端功能, DHCP客户端功能, Email发送功能

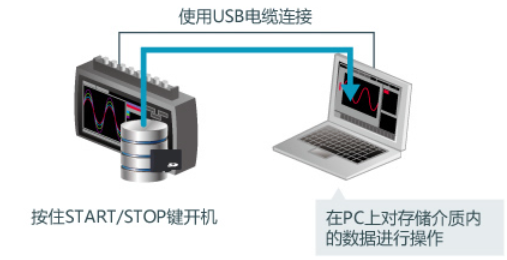

USB功能

USB驱动模式 (内置Flash闪存与外置SD存储卡内文件的传输与删除)

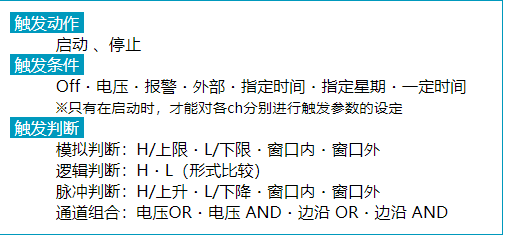

触发功能

种类

启动: 触发条件成立时数据收录开始
停止: 触发条件成立时数据收录停止

条件

启动

Off, 电压, 报警, 外部, 指定时刻, 指定星期, 一定时间

停止

Off, 电压, 报警, 外部, 指定时刻, 指定星期, 一定时间

触发组合

电压OR, 电压AND, 边沿OR, 边沿AND

触发阈值

模拟输入

H/上升沿, L/ 下降沿, 窗口内, 窗口外

逻辑输入

H, L (模式比较)

脉冲输入

H/上升沿, L/ 下降沿, 窗口内, 窗口外

重复功能

Off・On

重复间隔

从启动到启动的间隔, 从停止到启动的间隔
0秒(不等待)～9999小时59分59秒

触发检测精度

±0.5% F.S.

报警功能

报警阈值

模式输入

H, L, 窗口内, 窗口外

逻辑输入

H・L

脉冲输入

H, L, 窗口内, 窗口外

报警组合

Level OR 固定

报警检测周期

同采样速度

报警信号保持

Off・On

报警检测精度

±0.5% F.S.

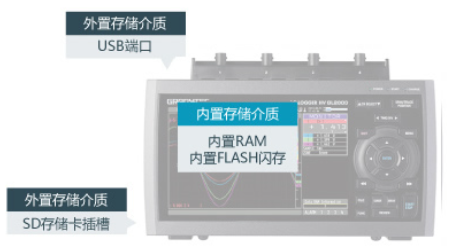

存储装置

内置存储介质

内置RAM

4MW/ch (分割数量: 4MW×1, 2MW×2, 1MW×4, 0.5MW×8)

内置Flash闪存

约4GB (收录可能容量 3.9GB)

外置存储介质

SD存储卡插槽

1个插槽, SDHC对应, 最大支持到32GB (单个收录文件容量最大4GB)

U盘插槽

1个插槽, 无限制 (单个收录文件容量最大4GB)

收录功能

OFF(通用模式)

收录从启动到停止之间的测量数据

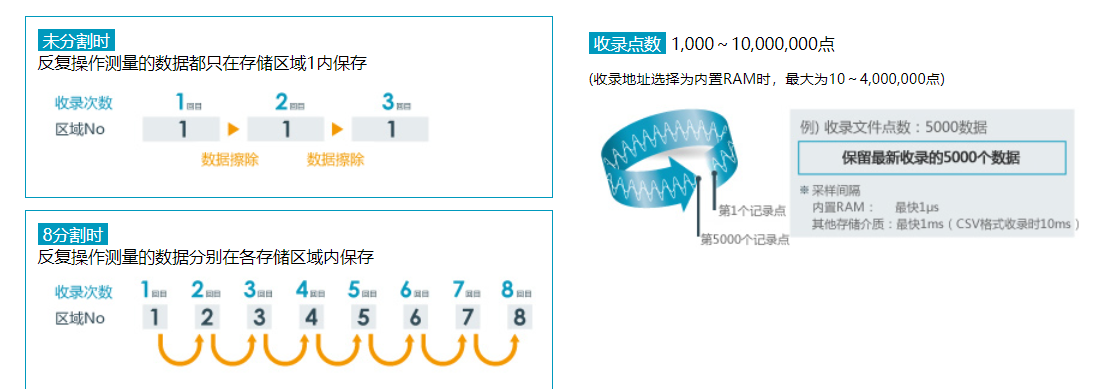

循环收录

保存最新的数据
存储地址: 内置RAM, 内置Flash闪存, SD存储卡, U盘
收录点数: 1,000～10,000,000点
※使用内置RAM时, 10～4,000,000点
最快采样间隔: 使用内置RAM时最快1μs, 其它情况下最快1ms (CSV格式收录时10ms)
※收录时长: GBD文件格式须15秒以上, CSV文件格式须30秒以上。

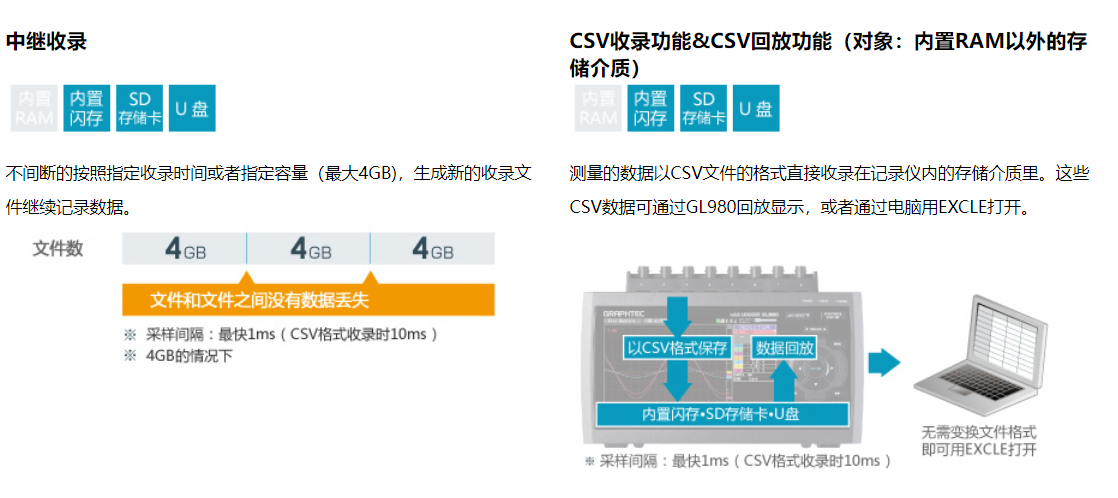

中继收录

用户可自定义收录文件容量(最大4GB), 文件收录满时会生成新的收录文件继续记录数据, 直到收录停止
收录地址: 内置Flash闪存, SD存储卡, U盘
最快采样间隔: 最快1ms (CSV格式收录时10ms)

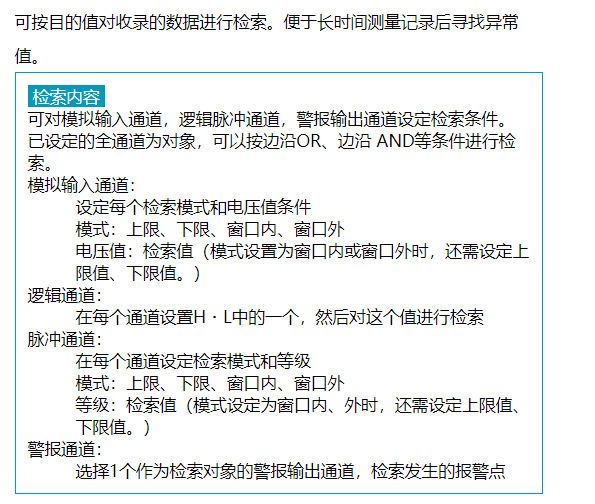

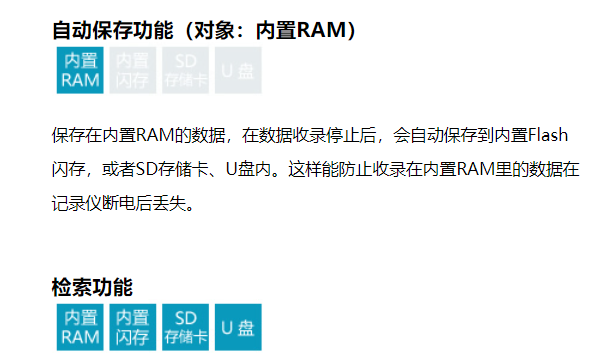

检索功能

作用

在已收录的数据中检索目标点

模拟输入通道

通过各通道的电压值检索

逻辑通道

全部逻辑通道的H和L模式比较的检索

脉冲通道

上升沿, 下降沿, 窗口内, 窗口外的检索

报警发生点

报警发生点的检索

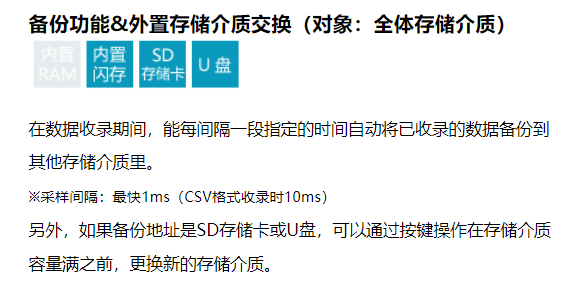

数据备份功能

备份间隔

Off,1,2,6,12,24小时, 指定时刻, 用户自定义时刻
最快采样间隔: 最快1ms (CSV格式收录时10ms)

备份地址

内置Flash闪存, U盘, SD存储卡

交换功能

备份地址可通过按键操作来在SD存储卡和U盘之间切换

运算功能

统计运算

实时收录时

统计运算种类: 最大值, 最小值, 峰峰值, 平均值同时表示

数据回放时

统计运算种类(光标间): 最大值, 最小值, 峰峰值, 平均值, 有效值同时表示

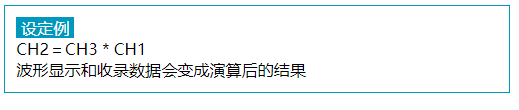

通道间运算

加法, 减法, 乘法, 除法 (文件格式: 仅GBD)

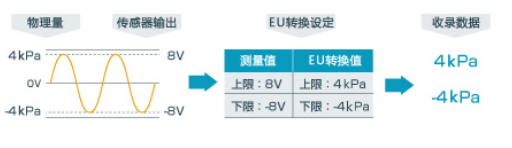

定标功能

电压・有效值

各通道输入值(上下限值)・保存值(上下限值)的设定

温度

各通道输入值, 保存值的设定 (偏置功能)

脉冲

各通道输入值, 保存值的设定 (增益功能)

注释功能

功能

各通道均可注释名称

输入字符

英语, 数字, 假名, 符号/td>

字符数量

31个字符（画面表示最多8个字符）

使用环境

0 ～ 40℃ (AC电源适配器或电池使用时), 5～85%RH

电源

AC电源适配器

AC100 ～ 240V/50 ～ 60Hz

DC电源

DC8.5～24V (选件: B-514型DC驱动电缆)

电池 (*1) (*1)

搭载2个专用锂电池 (选件: B-569型专用锂电池)

功耗

AC 电源适配器使用时 (AC240V时)

LCD ON时: 约48VA（同时给电池充电时: 约66VA）
屏保启动时: 约43VA（同时给电池充电时: 约62VA）

DC电源使用时

电源: +24V时

LCD ON时: 约0.6A（同时给电池充电时: 约0.9A）
屏保启动时: 约0.53A（同时给电池充电时: 约0.82A）

电源: +12V时

LCD ON时: 约1.22A（无法用于给电池充电）
屏保启动时: 约1.07A（无法用于给电池充电）

电源: +8.5V时

LCD ON时: 约1.81A（无法用于给电池充电）
屏保启动时: 约1.55A（无法用于给电池充电）

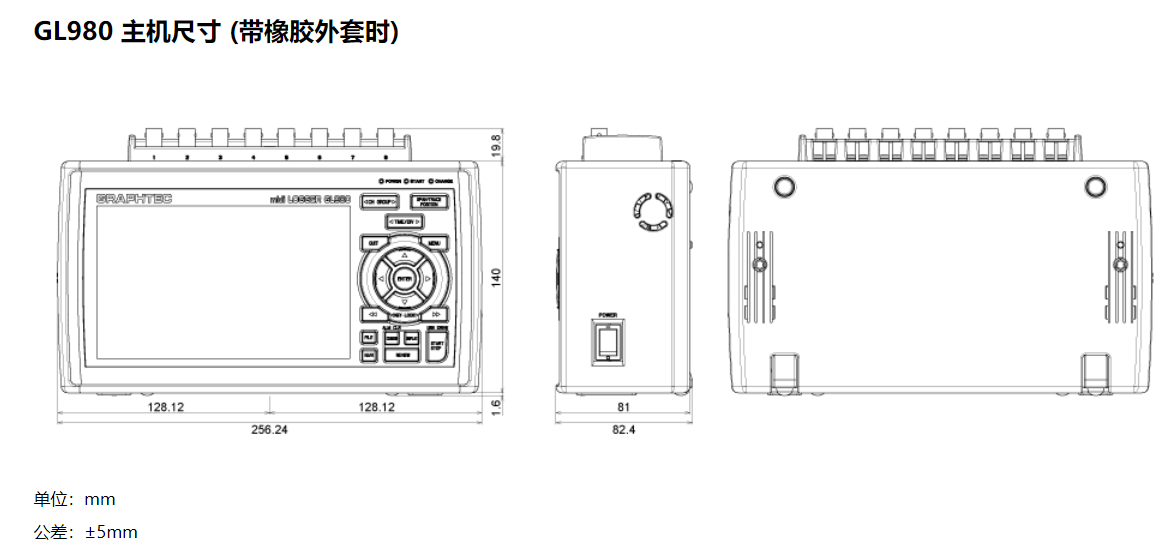

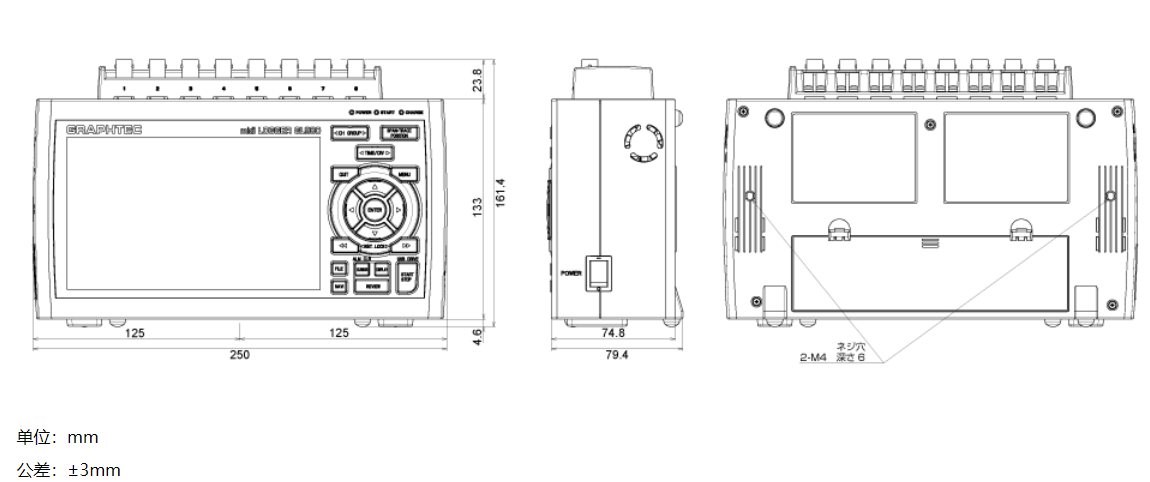

外观尺寸 [W × H × D]

约 260 × 161 × 83mm (含橡胶外套)

质量

约 1.7kg (含橡胶外套, 不包括AC电源适配器和电池)

耐振性

相当于自动车部品第一种A种

项目

描述

模拟信号输入部分

通道数

8通道 (固定)

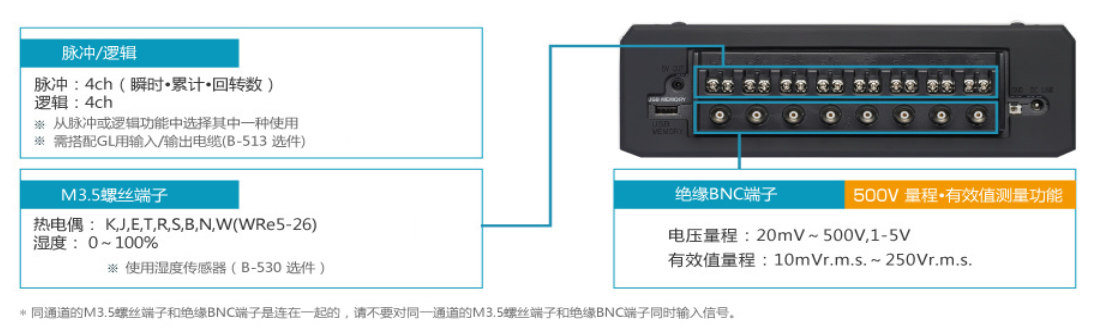

输入端子形状

绝缘BNC端子, M3.5螺丝端子
(使用时选择其中一种形式输入)

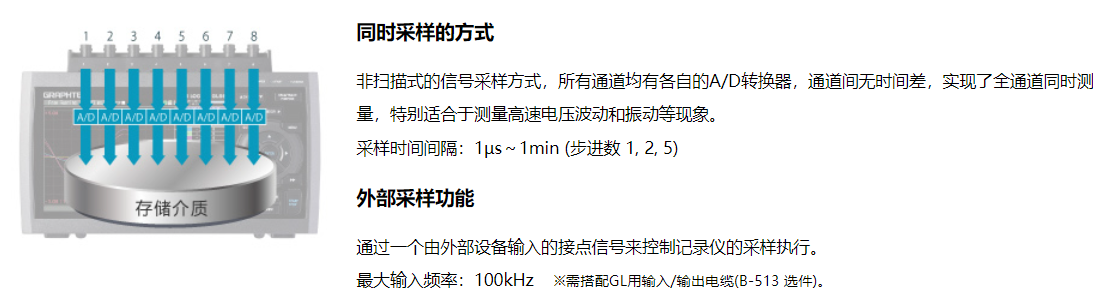

输入方式

全通道隔离的同步采样, 非平衡输入

采样间隔

1, 2, 5, 10, 20, 50, 100, 200, 500 µs
1, 2, 5, 10, 20, 50, 100, 200, 500 ms
1, 2, 5, 10, 20, 30 s, 1 min・外部
※使用内置RAM时: 1µs～1min, 其它存储介质时: 1ms～1min。
使用外部采样时, 需搭配GL用输入/输出电缆(B-513)来连接信号。

频率响应

DC ～ 200 kHz (+1 / -4dB)

测量范围

电圧

20, 50, 100, 200, 500 mV
1, 2, 5, 10, 20, 50, 100, 200, 500V, 1-5V F.S.

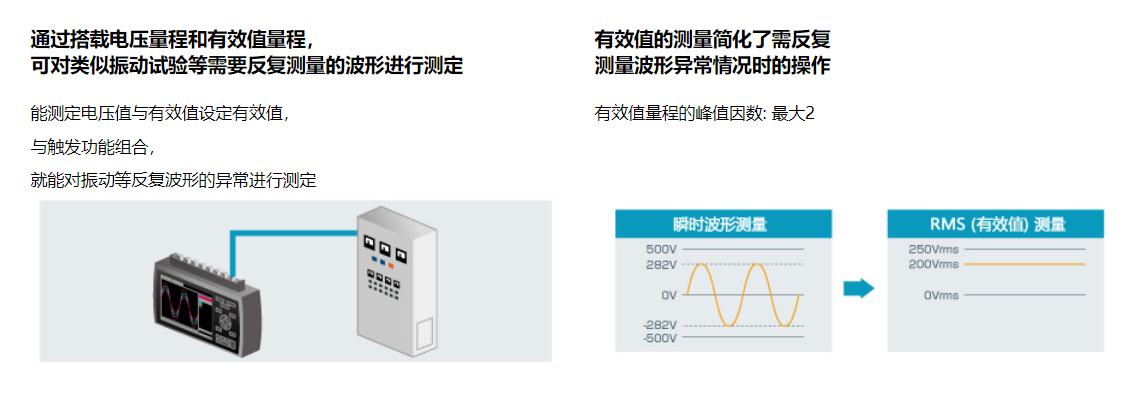

有效值

10, 25, 50, 100, 250, 500mVrms
1, 2.5, 5, 10, 25, 50, 100, 250Vrms F.S.
※有效值为DC耦合下的测量模式, 即AC+DC的真有效值的表现形式
※峰值因数: 最大2
※对应零点交叉功能 (可自动将峰值波形的中间点定位到零点)

温度

热电偶：K, J, E, T, R, S, B, N, W (WRe5-26)

湿度

0～100% (电压0～1V定标换算所得)
※需使用B-530湿度传感器 (选件)

滤波功能

Off, Line(1.5Hz), 5Hz, 50Hz, 500Hz, 5kHz, 50kHz (在-3dB, -6dB/oct)

A/D 转换器

16位 (有效分辨率: 约±1/40000 F.S.)

测量精度
(23℃±5℃)

・预热时间30分钟以上
・GND端子接地
・记录仪正常放置
・测量时使用测量值的平均值

电压 (滤波功能: Line)

±0.25％ of  F.S.

有效值 (平均值)

±1.5% of F.S.（正弦波、20 ～ 10kHz）

温度 (热电偶）
(滤波功能: Line)

种类

测量温度范围

测量精度

Ｒ/Ｓ

0 ≦TS≦ 100℃
100 ＜TS≦ 300℃
Ｒ：300 ＜TS≦ 1600℃
Ｓ：300 ＜TS≦ 1760℃

±7.0℃
±5.0℃
±（0.05% 读数值 +3.0℃）
±（0.05% 读数值 +3.0℃）

Ｂ

400 ≦TS≦ 600℃
600 ＜TS≦ 1820℃

±5.5℃
±（0.05% 读数值 +3.0℃）

Ｋ

-200 ≦TS≦ -100℃
-100 ＜TS≦ 1370℃

±（0.05% 读数值 +3.0℃）
±（0.05% 读数值 +2.0℃）

Ｅ

-200 ≦TS≦ -100℃
-100 ＜TS≦ 800℃

±（0.05% 读数值 +3.0℃）
±（0.05% 读数值 +2.0℃）

Ｔ

-200 ≦TS≦ -100℃
-100 ＜TS≦ 400℃

±（0.1% 读数值 +2.5℃）
±（0.1% 读数值 +1.5℃）

Ｊ

-200 ≦TS≦ -100℃
-100 ＜TS≦ 100℃
100 ＜TS≦ 1100℃

±3.7℃
±2.7℃
±（0.05% 读数值 +2.0℃）

Ｎ

-200 ≦TS＜ 0℃
0 ≦TS≦ 1300℃

±（0.1% 读数值 +3.0℃）
±（0.1% 读数值 +2.0℃）

Ｗ

0 ≦TS≦ 2315℃

±（0.1% 读数值 +2.5℃）

基准接点补偿精度(内部时): ±1.0℃
※所使用的热电偶为T/K: 0.32Φ, 其它: 0.65Φ

基准接点补偿

可选择内部/外部补偿

热电偶断线检查

测量模式下通过菜单操作检知热电偶是否断线 (数据收录时无法检知)

输入阻抗

1MΩ±5％

信号源输出阻抗

1kΩ以下

最大输入电压

各输入端子 ＋/－间

20mv ～ 2V 量程：±30Ｖ
5V ～ 500V 量程：±500V

各输入端子 / 各输入端子间

60Vp-p

各输入端子 / GND端子间

60Vp-p

耐电压

各输入端子 / 各输入端子间

1000Vp-p 1分钟

各输入端子 / GND端子间

1000Vp-p 1分钟

绝缘阻抗

各输入端子 / GND端子间

50MΩ以上（DC500V 时）

共模抑制比

90dB以上（50/60Hz, 信号源300Ω以下）

信噪比

20mV量程

-40dB 以上（+/- 端子短路时）

其他量程

-50dB 以上（+/- 端子短路时）

外部输入输出部分
※需搭配GL用输入/输出电缆(B-513)

种类 (通道数)

输入

逻辑输入(4ch), 或脉冲输入(4ch)
触发输入(1ch), 或外部采样(1ch)

输出

报警输出(4ch), 或触发输出(1ch)+报警输出(3ch)

输入信号规格

逻辑/脉冲输入部分

最大输入电压: 0～+30V (接地输入有效)
输入阈值电压: 约+2.5V
电压滞后: 约0.5V (+2.5V～+3V)

外部触发/采样部分

最大输入电压: 0～+30V (接地输入有效)
输入阈值电压: 约+1.9V
电压滞后: 约0.2V (+1.9V～+2.1V)

脉冲检测规格

脉冲计数检测周期

10μs ～ 1h (与模拟信号采样间隔分开设置)

最大脉冲输入

最大输入频率: 100kHz
最大计数范围: 15M(次) (24位计数器)

测量模式

回转数, 累计, 瞬时3种模式

回转数

检测每个采样周期内的脉冲个数, 再按每转对应的脉冲数换算成回转数
显示量程: 0～500M RPM/F.S.

累计

从测量开始就检测脉冲信号并累加计数显示的模式
显示量程: 0～20M(次)/F.S. (自动调整)

瞬时

脉冲检测周期内显示所测量到的脉冲个数
显示量程: 0～20M(次)/F.S.

外部采样输入

最大输入频率: 100kHz
时间误差: 1µs以下

输出信号规格

报警输出时

输出规格: 集电极开路输出 (内部电压5V, 上拉电阻10kΩ)
接点容量: 5V～24V, 100ｍA以下 (0.2W以下)

触发输出时

当触发条件达成时, 输出500μs脉宽的脉冲信号 (低电平)

项目

描述

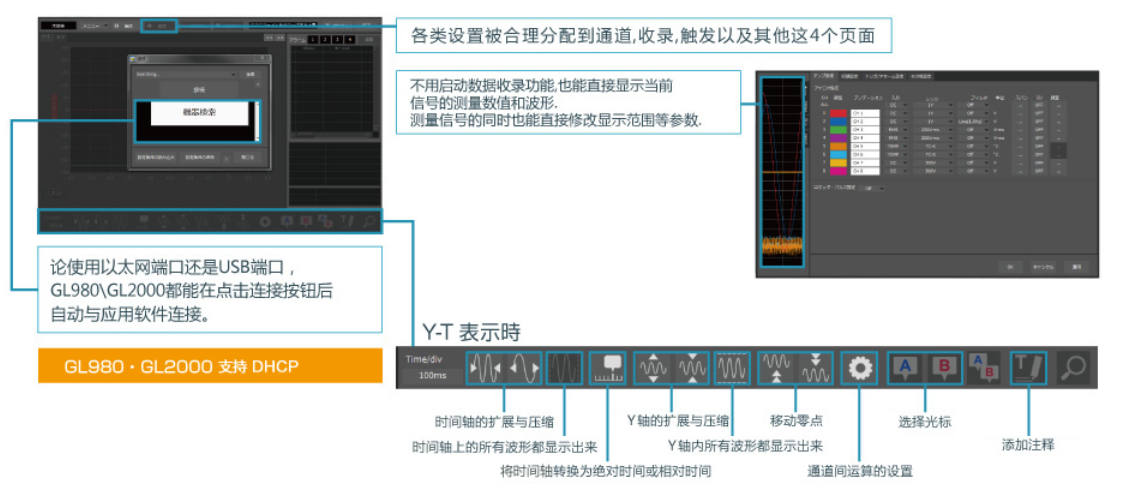

操作系统

Windows 10, Windows 8.1, Windows 8, Windows 7 (SP1以上)

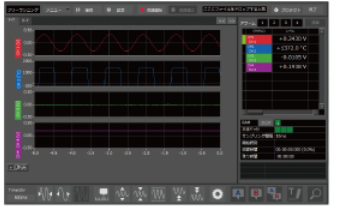

功能

记录仪的操控, 实时数据收录, 文件格式转换

连接台数

1台 (GL980或GL2000)

设定控制

输入条件, 收录条件, 触发/报警条件等

收录数据传送

内置RAM传送

将保存在记录仪内置RAM里的数据传送至PC
采样间隔: 1μs～1min

实时传送

将保存在记录仪内置Flash闪存, SD存储卡或U盘里的数据传送至PC
GBD文件格式下的采样间隔: 1ms～1min
CSV文件格式下的采样间隔: 1ms～1min

显示信息

模拟信号波形, 逻辑波形, 脉冲计数波形, 测量数值

显示模式

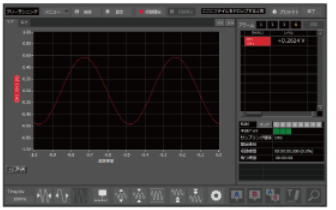

Y-T波形显示, 测量数值, X-Y画面

文件操作

将GBD格式的数据文件转换成CSV格式 (光标间或全部的收录数据)

过往数据画面功能

可切换显示当前和过去的数据 (采样速度限制: 1ms～1min采样间隔)

统计运算

数据收录期间的最大值, 最小值, 平均值, 峰峰值

项目

描述

容量

7.2V/2900mAh

使用时间

屏幕背光最亮时: 约3小时
屏幕背光关闭时: 约5小时
※记录仪本体内需装配2组电池
上述电池使用时间为记录仪在1s采样间隔, 内置Flash闪存收录, 新电池两组, +25℃环境温度的条件下。

充电方式

放置在记录仪本体内充电

充电时间

约10小时 (两组电池)

其他功能

AC电源适配器和电池共同使用的时候、如果发生停电，会自动切换到电池供电模式
※AC电源适配器优先使用
当电池电量低时，会自动关闭收录文件，保存好的数据

项目

型号

描述

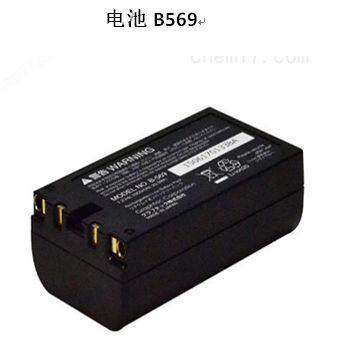

电池

B-569

锂电池 (7.2V/2900mAh)

DC驱动电缆

B-514

2米 (电缆末端为裸线)

GL用输入/输出电缆

B-513

3米 (电缆末端为裸线)

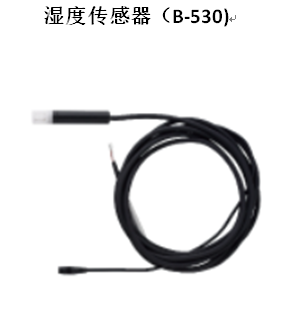

湿度传感器

B-530

3米 (附传感器电源裸线接头)

分流器

B-551

250Ω电阻 (将"4～20mA"电流转换为"1～5V"电压)

DIN导轨支架

B-570

用于GL2000本体, 特注品

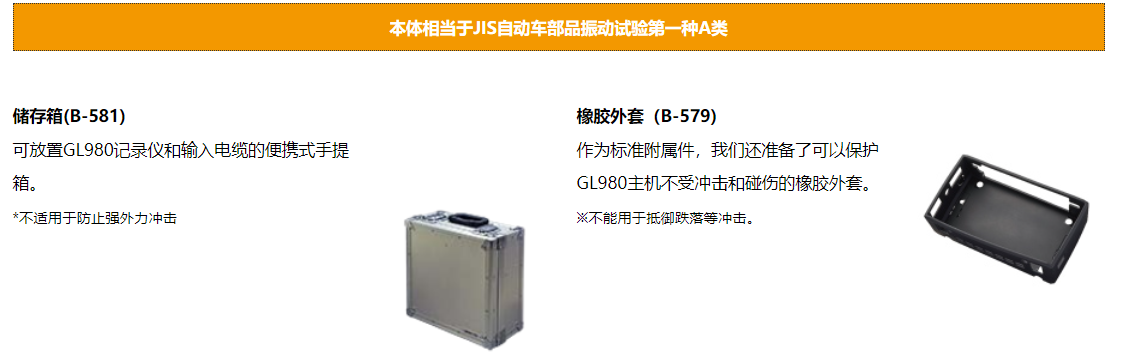

储存箱

B-581

适用于GL系列，除了GL7000和GL100

输入电缆, 安全探针-BNC

RIC-141A

绝缘, 1:1 (42pf), 1.2米, 300VDC, CAT II

输入电缆, BNC-BNC

RIC-142

绝缘, 1.5米, 1000VDC, CAT II

输入电缆, 香蕉头-BNC

RIC-143

绝缘, 1.6米, 600VDC, CAT II

输入电缆, 香蕉头-BNC(高电压)

RIC-147

绝缘, 1.6米, 1000VDC, CAT II

鳄鱼夹(小)

RIC-144A

用于RIC-143, 直径11mm, 300VDC, CAT II, 最大15A

鳄鱼夹(中)

RIC-145

用于RIC-143/147, 直径20mm, 1000VDC, CAT II, 最大32A

钩爪接头

RIC-146

用于RIC-143/147, 直径5mm, 1000VDC, CAT III, 最大1A

输入端子适配器

SMA-102

绝缘. 香蕉头插头转BNC插座

AC电源适配器

ACADP-20

输入: 100～240VAC, 输出: 24VDC
