GL860A 存储记录仪

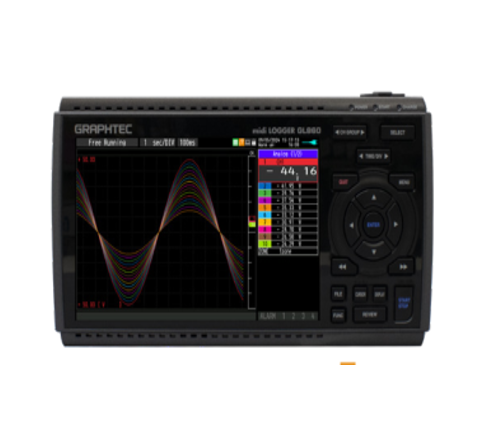

日本图技midi LOGGER GL860多通道数据记录器

品牌：日本图技GRAPHTEC

型号： GL860A

厂商性质：官方指定代理商

日本图技midi LOGGER GL860多通道数据记录器介绍：

GRAPHTEC midi LOGGER GL860 A数据记录仪是原GL840记录仪的升级产品，在型号上增加了新服务“G-REMOTE"・三个新功能（报警历史、CH计算增强、记忆循环功能）。

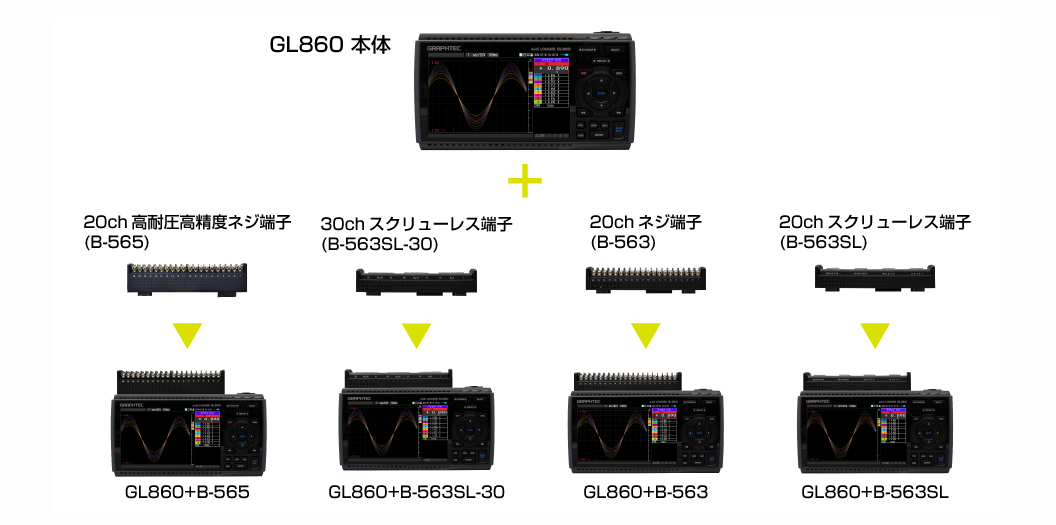

- 添加了新的 30 通道端子，现在有 4 个端子阵容，可以根据应用进行选择。

・可从20ch扩展到最大200ch，可测量各种现象

・新兼容远程控制服务“G-REMOTE”

・六项新功能

采样速度提升、记忆循环功能、通道复制功能、报警历史记录、CH计算增强、Modbus兼容性）

・使用可选的无线 LAN 单元，可以通过 PC 进行无线测量。

端子块通道数可从 20 通道扩展到最大 200 通道，以 20 通道或 30 通道为增量。

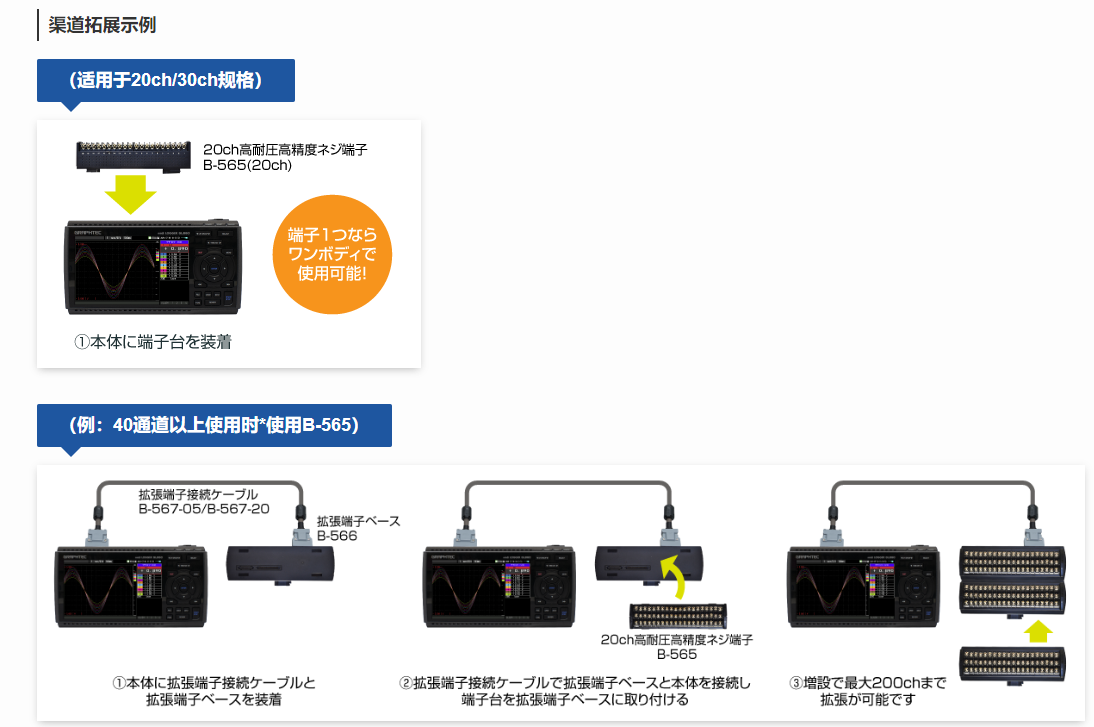

渠道拓展示例

我想测量电压	我想测量温度
配备从 20mV 到 100V 的宽量程	热电偶：K、J、E、T、R、S、B、N、C（以前的 W：WRe5-26） RTD （仅限 3 线式）：Pt100、JPt100、Pt1000 (IEC751) 仅限 B- 565
我想测量电流（4-20mA）	我想测量湿度
可选配 250Ω 分流电阻，配备专用的 1-5V 测量范围。	可选配专用湿度传感器，传感器电源也由主机提供，并安装了专用湿度范围
分流电阻250Ω（B-551）*	湿度传感器（B-530）

还配备数字 I/O	<逻辑/脉冲输入（任意4点） >
通过连接可选的输入/输出电缆可以使用数字 I/O。	逻辑：无电压接点（A接点、B接点、NO、NC）、集电极开路、带电压输入的HL判定
输入输出电缆（B-513）	脉冲：每个通道可从3种模式（转速、积分、瞬时）中选择
	<4个报警输出点>
	每个输入通道均可设置报警条件发生警报时，可从输出 1 至 4 输出信号。

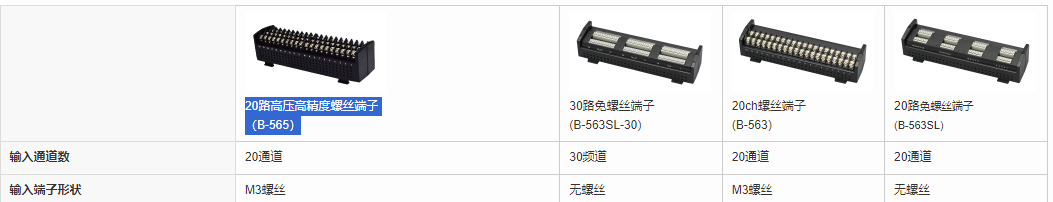

端子规格比较

输入通道数		20通道	30通道	20通道	20通道
输入端子形状		M3螺丝	无螺丝	M3螺丝	无螺丝
输入法		扫描方式采用photomos继电器，所有通道隔离，平衡输入
测量范围*1	电压	20、50、100、200、500mV、1、2、5、10、20、50、100V、1-5V满量程
	温度	热电偶：K、J、E、T、R、S、B、N、C（以前为 W (WRe5-26)）
		RTD（仅限三线式）：Pt100、JPt100、Pt1000 (IEC751)	（*不可连接电阻温度传感器）
		温度范围：100℃、500℃、2000℃（华氏度：150°F、750°F、3000°F）
	湿度	0 至 100%（需要单独的专用湿度传感器 B-530）

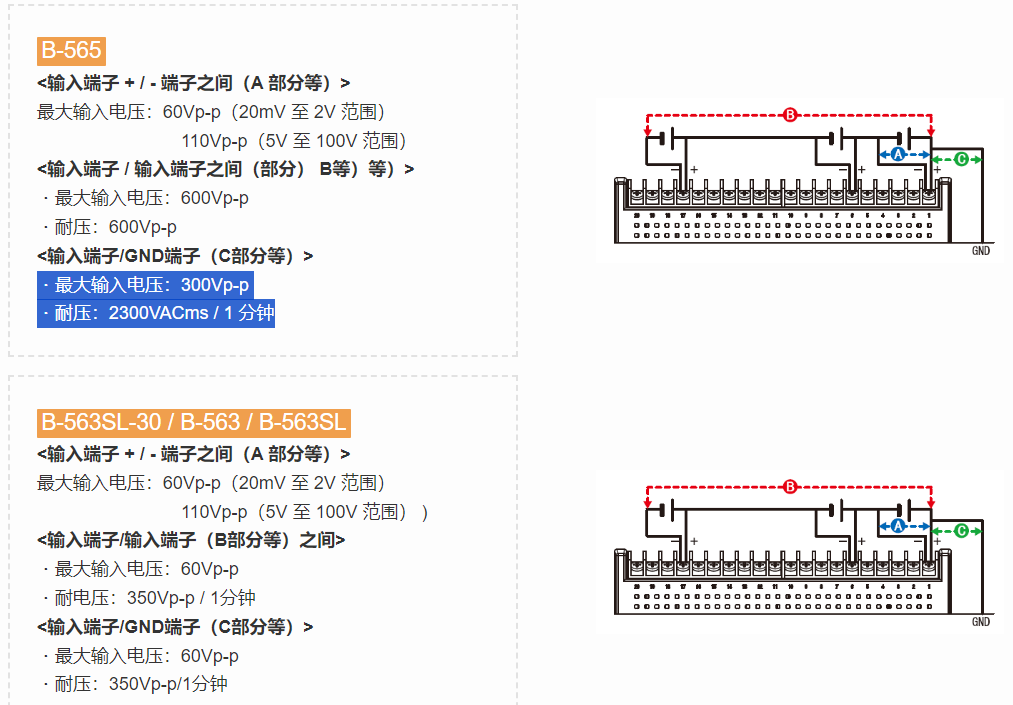

最大输入电压	输入端子之间 +/-	20mV～2V量程：60Vp-p（输入端子+/-之间），5V～100V量程：110Vp-p（输入端子+/-之间）
	输入端子/输入端子之间	600Vp-p	60Vp-p
	输入端与GND之间	300Vp-p	60Vp-p
耐电压	输入端子/输入端子之间	600Vp-p	350Vp-p 1 分钟
	输入端与GND之间	2300VACrms 1 分钟	350Vp-p 1 分钟
电压测量精度		±（满量程的0.05%+10μV）	满量程的±0.1%
工作温度环境		0～45℃
外形尺寸（*包括主体）		240×166×52.5mm（不含突出部分）	240×158×52.5mm（不含突出部分）
质量（大约）（*包括主体）		1035g（不含AC适配器和电池）	1010g（不含AC适配器和电池）

产品阵容包括高压 B-565。请根据您的测量目的选择终端单位。

端子块通道数可从 20 通道扩展到最大 200 通道，以 20 通道或 30 通道为增量。

（*假设混合使用 20ch 和 30ch 终端）

B-565/B-563SL-30/B-563/B-563SL可以混合使用，但
混合时的耐压为B-563SL-30/B-563/B-563SL的耐压。
- 混合时的精度是每个端子的精度。

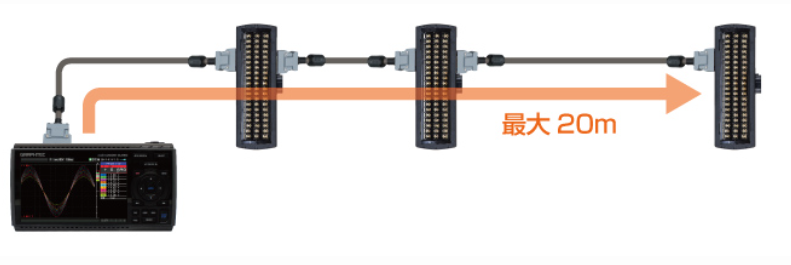

可以使用扩展端子连接电缆（2 种：50cm / 2m）将主机和端子或端子之间分开。

使用多个通道时方便的设置复制功能

此功能允许您将特定通道的输入、范围、滤波器、EU 等设置一次性复制到其他通道。
只需选择通道即可进行设置，大大缩短了测量前的准备时间。您还可以复制触发器和警报设置。
