产品描述：多通道电流传感器
电流模块 GL-IV系列
|
随着各类产品电子部件的不断增多，各大厂商对电子部件测试的要求也日趋严格。为了防止待机电流过大、过度消耗能源（电池），企业需要以更高的采样频率，更多的通道，长时间记录更小的静态电流。应对这些严苛的测试需求，我们现推出了GL-IV电流模块系列。此系列产品不仅能够满足高速，多通道采样的需求，还为精确记录微小电流（静态电流，休眠电流）提供了更可靠的解决方案，并且可以满足从静态电流到工作电流连续测量。助力电子测试的精度与效率提升。 产品分为3个系列：GL-IV：多通道电流模块（最高扩展到32通道），GL-IV-S：便携多通道电流模块。GL-IV-C：宽量程多通道电流模块。 |
|
GL-IV多通道电流模块的主要特色：
1. 宽电流测量范围：能够精确测量从μA级别的静态电流到较大工作电流（100A），满足各种测试需求。
2. 高采样率：支持高频采样，不仅适合长时间监测微小电流变化，特别适合静态电流和待机电流的测试；还可以用来监测交流叠加脉冲信号。
3. 多通道同步测量：支持多通道输入，能够同时采集多个电路或传感器的电流数据，大大提升测试效率。
4. 低噪声设计：模块具备良好的抗干扰能力，确保测量数据的纯净度和高精度，适用于精密测试环境。
|
|
5. 与GL系列记录仪无缝兼容：该产品系列可与GL系列数据记录仪完美集成，提供整体高效的电流测量解决方案。
6. 高稳定性与可靠性：在长时间采集过程中保持数据的稳定性与一致性，适合需要严格监控电流的应用场景。
7. 高精度，低压降：相比传统的串联电阻法测量电流可能引起的压降导致数据偏差的问题，该产品提供了完美的解决方案。不仅保障了测量的高精度，同时也有效避免了压降带来的影响，为用户提供更加可靠的测量结果。

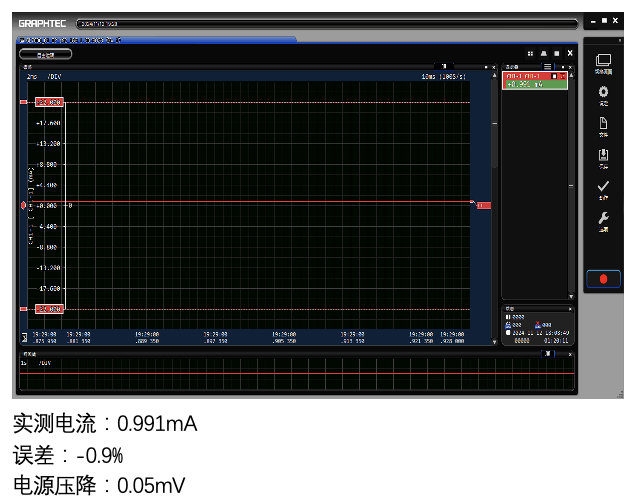

1mA测量对比（1A量程）
|
|
|

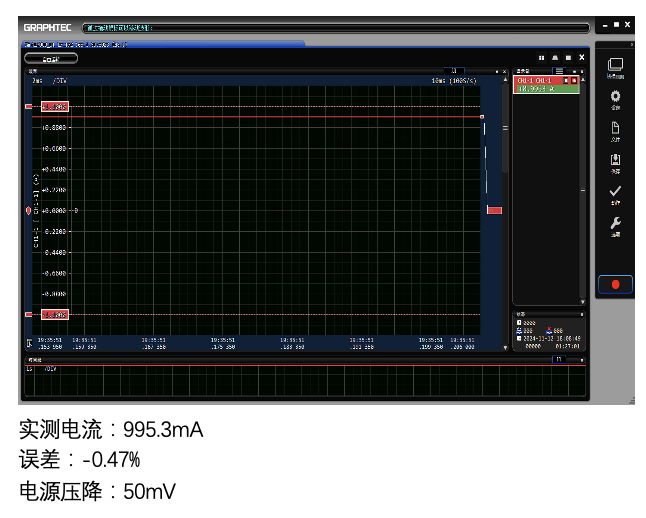

1A测量对比（1A量程）
|
|
|

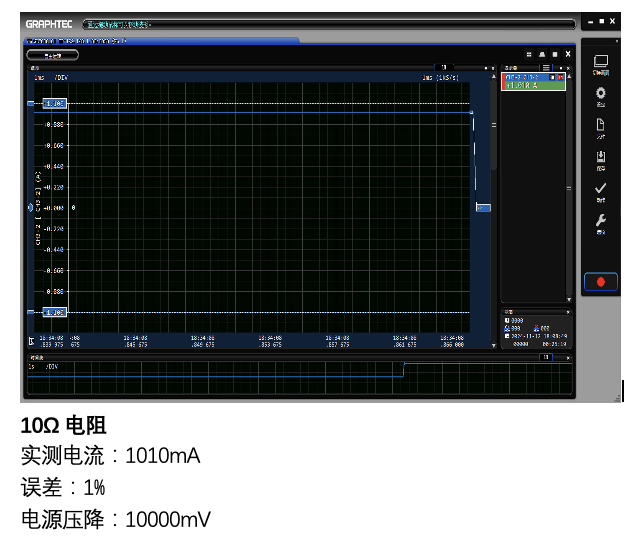

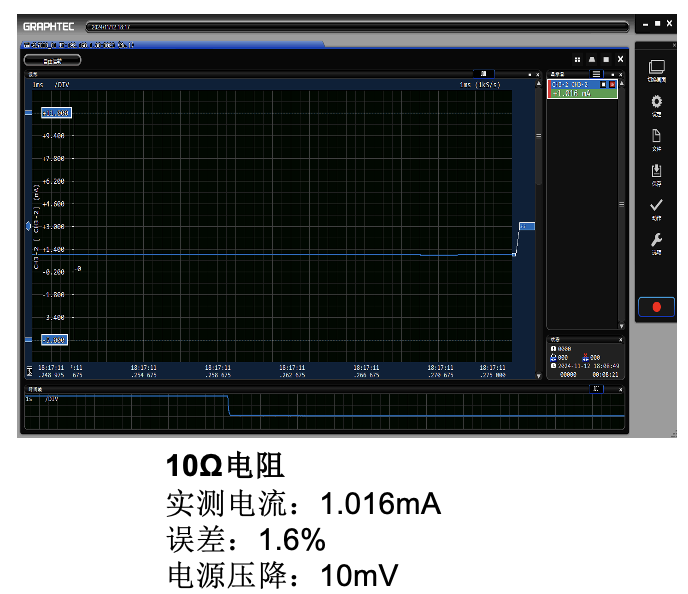

从上述对比可以看出，GL-IV模块在测量1mA电流时，依然能够将读数精度保持在1%以内，并且即使电流较大时，压降也控制在较小范围内。相比之下，传统的电阻测量法虽然在整个测试范围内的误差维持在1%-2%左右，但受限于电阻的误差、温漂等因素，仍存在显著缺陷。例如，在测量大电流时，电阻两端的压降会显著增加，可能导致被测设备（DUT）无法正常工作。若选择较小阻值的采样电阻以降低压降，虽然能够在当前电流值下保持一定测量精度，但随着工作电流的降低，电阻两端的输出模拟电压值也随之下降，甚至可能低于噪声水平。这将导致测量误差增大，严重影响测量数据的准确性和稳定性，不利于长期可靠的数据采集。
8. 方便携带：便携模块体积仅为120*40*190mm，面积类似6.1英寸手机，重量约为900g。

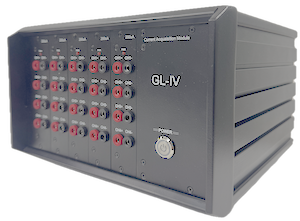

GL-IV多通道电流模块主体规格
| 项目 | 描述 |
| 模块数 | 5 或 8 |
| 通道数 | 2-20 CH 或 2-32 CH |
| 电源 |
AC 220V, 50/60 Hz |

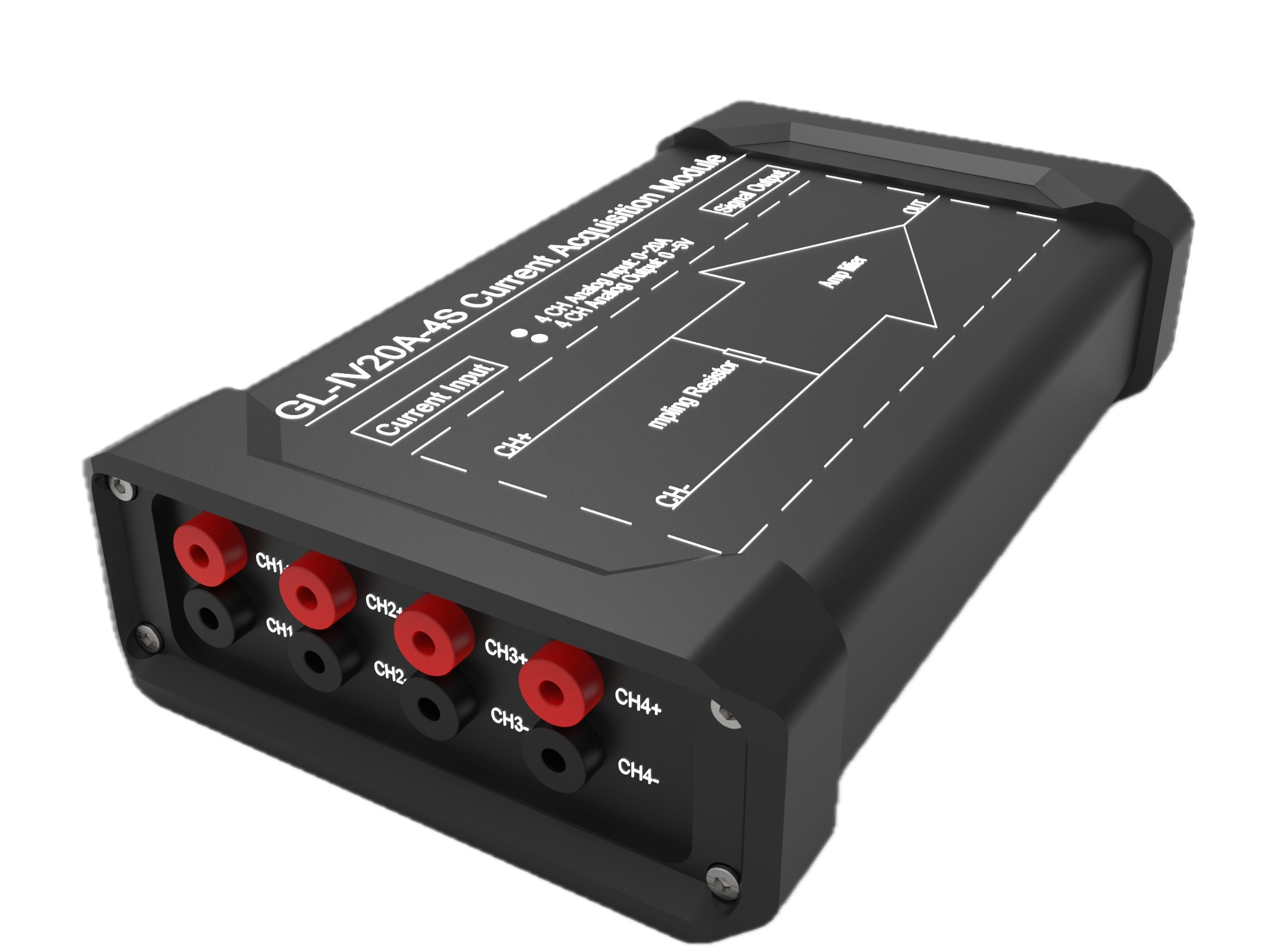

GL-IV-S便携模块规格
| 项目 | 描述 |
| 通道数 | 2 或 4 |
| 尺寸和重量 | 约120*40*190mm，900g |
| 电源 | AC 220V, 50/60 Hz |
|
型号 |
电流范围 |
通道数 |
带宽 |
精度 |
精度保证范围 |
|
GL-IV100A-2S |
0-100A |
2 |
DC-10kHz |
≤±1% of rdg |
1A-100A |
|
GL-IV50A-2S |
0-50A |
2 |
DC-10kHz |
≤±1% of rdg |
500mA-50A |
|
GL-IV30A-4S |
0-30A |
4 |
DC-10kHz |
≤±1% of rdg |
300mA-30A |
|
GL-IV20A-4S |
0-20A |
4 |
DC-10kHz |
≤±1% of rdg |
200mA-20A |
|
GL-IV10A-4S |
0-10A |
4 |
DC-10kHz |
≤±1% of rdg |
100mA-10A |
|
GL-IV5A-4S |
0-5A |
4 |
DC-10kHz |
≤±1% of rdg |
50mA-5A |
|
GL-IV1A-4S |
0-1A |
4 |
DC-10kHz |
≤±1% of rdg |
10mA-1A |
|
GL-IV500mA-4S |
0-500mA |
4 |
DC-10kHz |
≤±1% of rdg |
5mA-500mA |
|
GL-IV100mA-4S |
0-100mA |
4 |
DC-10kHz |
≤±1% of rdg |
1mA-100mA |
|
GL-IV200μA-4S |
0-200μA |
4 |
DC-10kHz |
≤±1% of rdg |
1μA-200μA |
*精度不包含数据采集仪精度。
GL-IV-C宽量程多通道电流模块主体规格
| 项目 | 描述 |
| 模块数 | 5 |
| 通道数 | 4-20 CH |
| 电源 |
AC 220V, 50/60 Hz |
GL-IV-C模块规格
|
型号 |
电流范围 |
通道数 |
带宽 |
精度 |
精度保证范围 |
|
GL-IV50A-C23 |
0-50A |
2 |
DC-10kHz |
≤±1% of rdg |
10μA-50A |
|
GL-IV50A-C33 |
0-50A |
3 |
DC-10kHz |
≤±1% of rdg |
10μA-50A |
|
GL-IV30A-C33 |
0-30A |
3 |
DC-10kHz |
≤±1% of rdg |
5μA-30A |
|
GL-IV30A-C43 |
0-30A |
4 |
DC-10kHz |
≤±1% of rdg |
5μA-30A |
*精度不包含数据采集仪精度。
